SMA-TNC同軸延長ケーブルとは？RG58・50Ω・低損失の意味を整理
SMA-TNC同軸延長ケーブルは「端子変換」と「距離延長」を同時にこなす
SMA-TNC同軸延長ケーブルは、SMA端子機器とTNC端子機器をつなぎ、配線距離を延ばすためのRF同軸ケーブルです。見た目はシンプルでも、Wi-Fiルーターの外部アンテナ、無線機、計測機器、監視カメラ周辺の無線系アクセサリなど、意外と幅広い場面で使われます。ポイントは「ただの延長コード」ではないこと。高周波信号は電気的な癖が強く、端子形状が合っていても、インピーダンスが合わないと反射や減衰が起きやすくなります。だからこそ、SMAとTNCの組み合わせ、そして50Ωという規格が重要です。
この製品のようなSMA オスプラグ – TNC オスの構成は、機器側の端子仕様を確認したうえで使うのが基本です。逆に言えば、形が似ていても無理に押し込むのはNGです。SMAとTNCはどちらも高周波向けですが、ネジの大きさや固定感が違うため、相手側の端子を見極めることが第一歩になります。詳細をチェックする前に、接続先の機器仕様は必ず確認しておきたいところです。
RG58・50Ω・低損失の意味を正しく理解する
RG58は、同軸ケーブルの型番としてよく知られる定番規格です。業務用の本格ケーブルと比べると極端に高級ではありませんが、扱いやすさと入手性のバランスが良く、短〜中距離のRF配線で広く使われます。ここで大切なのが、50Ωというインピーダンス。無線・RF機器の多くは50Ω系で設計されているため、同じ50Ωのケーブルを選ぶことで、信号の反射を抑えやすくなります。逆に75Ω系のケーブルを混在させると、用途によっては性能低下の原因になります。
さらに「低損失」という表現は、厳密には同一条件の中で比較的損失を抑えた設計という意味合いで見るのが安全です。ケーブルは長くなるほど信号が減衰し、周波数が高いほど影響が出やすくなります。6FT（約2m）という長さは、延長しすぎず現実的な範囲に収めやすいのが利点です。ただし、低損失といっても無損失ではありません。とくに高周波帯では、コネクタの接触品質や取り回しの曲げ方でも体感差が出ます。ケーブル選びでは、総損失だけでなく、必要な長さに絞ることが結局いちばん効きます。
買う前に知っておきたいメリットとデメリット
メリットは、規格が合えばすぐ使える汎用性の高さと、SMA・TNC間の変換を一体化できる点です。変換アダプタを別々に足すより、接点数を減らせるので接触不良のリスクを抑えやすく、配線もすっきりします。さらに、50ΩのRG58系であれば、無線機器や測定系で「まず外しにくい」基本選択になりやすいのも強みです。
デメリットもあります。まず、用途が合わないと性能を活かしきれません。SMA/TNCのオスメスを間違えると物理的に接続できず、購入ミスになりやすいです。また、RG58は万能ですが、超低損失ケーブルではないため、長距離配線や高周波のシビアな用途では上位ケーブルに劣る場面があります。加えて、同軸ケーブルは見た目で品質差が分かりにくく、コネクタ精度やシールドの作り込みは個体差が出やすいのが正直なところです。つまり、この手のケーブルは「高性能機器の力を引き出す土台」として考えるのが適切で、過度な期待は禁物です。
規格の考え方は、AmphenolやMouser、Keysightのようなコネクタ・計測器系の公開資料を参照すると理解しやすく、SMAや50Ω同軸の基本は各社の技術資料でも共通しています。派手さはありませんが、こうした定番ケーブルは「必要な仕様を外さないこと」が最大の価値です。接続先の端子、必要な長さ、50Ω対応、この3点を押さえれば、失敗しにくい選択肢として検討しやすくなります。
このSMA TNCケーブルの特徴とメリット

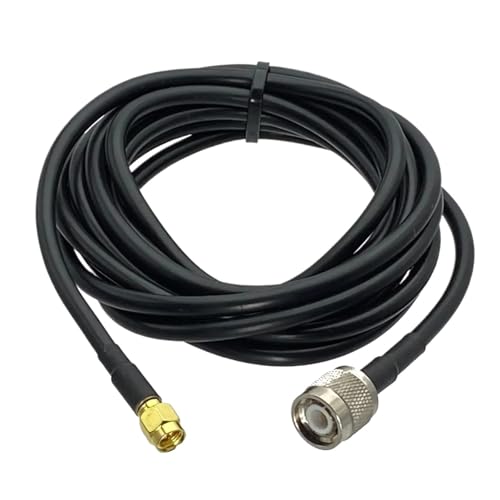

このSMA TNCケーブルは、「SMA機器とTNC機器をつなぎたい」「50ΩのRF同軸延長ケーブルが必要」という人には買い候補、いっぽうで端子規格が合わない機器や、厳密な低損失・高耐久を最優先する用途には慎重に選びたい一本です。SMAオスプラグとTNCオスを備えた6FT（約2m）のRG58同軸ケーブルで、Wi‑Fi機器、無線機、アンテナ周り、計測系の接続延長など、“あと少し届かない”を解決しやすいのが大きな魅力です。
まず押さえたい特徴：50Ω設計のRF同軸ケーブル
RF用途では、インピーダンス整合がとても重要です。このケーブルは50Ωなので、無線通信機器やアンテナ系で広く使われる標準的な仕様に合わせやすく、反射や損失の増加を抑えやすい構成です。RG58は定番の同軸ケーブルで、取り回しのしやすさと実用性のバランスが取りやすいのもポイント。さらにSMAとTNCはどちらも無線分野でよく見かける端子なので、変換アダプタを増やさずに接続できるケースが多く、接点が増えにくいぶんトラブル要因を減らしやすいのもメリットです。詳細を見る
メリット：延長・変換・配線整理を1本でこなせる
この商品の強みは、単なる延長ではなく「規格変換を兼ねた延長ケーブル」である点です。たとえば、手元の機器がSMA端子でも、設置先のアンテナ側がTNC端子なら、変換プラグを別途組み合わせるより配線がシンプルになります。ケーブル長が2mあるため、機器を棚の中から取り出したり、アンテナを見通しの良い位置へ逃がしたりするレイアウト調整にも向いています。加えて、RG58は極端に硬すぎないため、狭い場所でも比較的扱いやすく、ケーブルマネジメントの面でも実用的です。
また、同軸ケーブルは見た目以上に接触品質が重要です。端子のゆるみや無理な曲げは性能低下の原因になりますが、既成品のケーブルであれば自作よりも接続精度を一定にしやすいのが利点です。自作は自由度が高い反面、圧着やはんだ付けの品質差が出やすいので、「とにかく確実に使えるものが欲しい」というニーズには相性が良いでしょう。
デメリット：万能ではなく、用途によっては物足りない
一方で、デメリットもはっきりあります。まず、RG58は定番ではあるものの、超低損失ケーブルではありません。高周波帯や長距離伝送では、より低損失なケーブルと比べて減衰が気になる可能性があります。2mという長さも、設置の自由度を高める一方で、周波数帯や機器出力によっては「必要最小限の長さ」で済ませたい人にはやや長く感じることがあります。
さらに、SMAとTNCは見た目が似ていても規格が異なるため、購入前の端子確認は必須です。特にSMAにはオス・メス、逆極性（RP-SMA）などの混同が起こりやすく、ここを間違えると接続できません。加えて、商品名に「低損失」とあっても、損失の感じ方は周波数、ケーブル品質、接続先機器、配線環境で変わるため、過度な期待は禁物です。こうした点から、用途を選ぶケーブルではありますが、条件が合えば十分に頼れる実用品といえます。
どんな人に向いているか
このSMA TNCケーブルは、無線機器やアンテナの接続をすっきりまとめたい人、SMAとTNCの変換を1本で済ませたい人、50Ωの既製品ケーブルを手早く導入したい人に向いています。特に、配線の見通しを良くしたい、接点を増やしたくない、安定した既製品を選びたいというニーズとは相性が良好です。反対に、極端な低損失性能を求める長距離伝送、端子規格が曖昧な機器、RP-SMAとの混同が起こりそうな環境では、先に仕様を確認したほうが安心です。気になるなら、商品ページで端子形状と長さをもう一度確認してから選ぶのがおすすめです。購入する
参考情報：RF同軸の基礎としては、インピーダンス整合やコネクタ規格の考え方が重要です。より一般的な技術情報は、アンリツやKeysightなど計測機器メーカーの同軸・高周波解説、または同軸ケーブル規格の解説資料を確認すると理解が深まります。
購入前に確認すべき互換性・接続方向・長さの注意点
結論：このSMA TNCケーブルは「端子規格」と「向き」が合う人には買い、少しでも迷う人は要確認

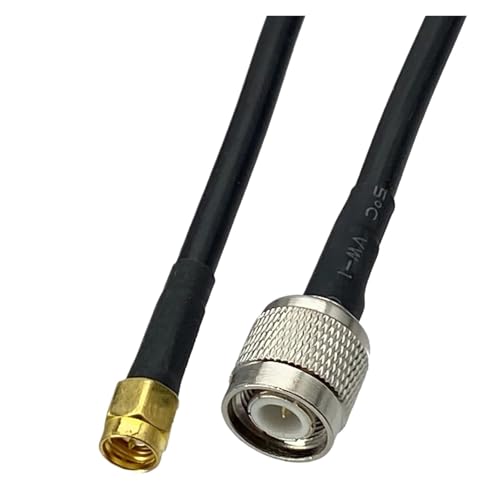

SMA TNC ケーブル RG58 SMA オスプラグ TNC オス低損失延長ケーブルは、見た目が似た同軸ケーブルの中でも、コネクタ規格・オス/メスの向き・必要な長さを外すと使えない可能性がある商品です。特にSMAとTNCはどちらもRF用途でよく使われますが、サイズ感が近いぶん「なんとなく刺さりそう」で選ぶと失敗しやすいのが難点です。
そのため、すでに機器側の端子仕様が分かっている人、たとえば「片側がSMAオス、反対側がTNCオスで間違いない」と確認できている人には相性が良い一方、端子の種類をこれから調べる段階の人にはややハードルが高めです。購入前に不安がある場合は、商品ページを再確認してから詳細をチェックするのが安全です。
互換性で最初に見るべきは「SMA」と「TNC」の端子形状

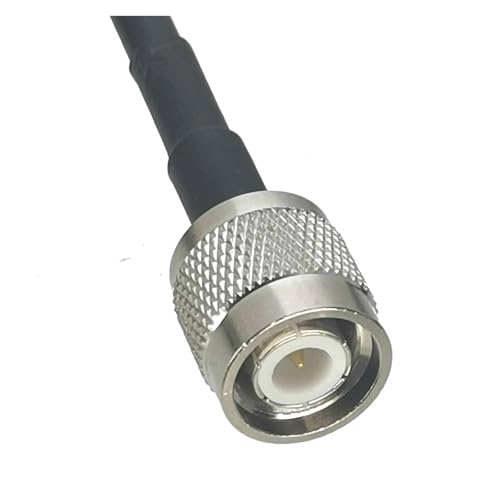

このケーブルで最重要なのは、接続先が本当にSMAとTNCなのかという点です。SMAはねじ込み式の小型コネクタで、アンテナ、無線機、Wi-Fi関連機器、測定機器などに多く見られます。TNCもねじ込み式ですが、SMAより一回り大きく、主に業務用無線や計測系で採用されることが多い規格です。ここで注意したいのは、「似ているから代用できる」わけではないということです。規格が違えば物理的に接続できない、あるいは無理に合わせると接触不良や破損の原因になります。
また、同じSMAでも「オス」「メス」があります。オスは中心導体にピンがある側、メスは受け側です。TNCも同様で、ケーブル両端がSMAオス、TNCオスという表記なら、接続先の機器側がそれぞれメスである必要があります。ここを取り違えると、届いてから「刺さらない」となりやすいので要注意です。
接続方向は「左右の見た目」ではなく端子の役割で判断する
この種のRF同軸アダプタケーブルは、単なる延長コードではなく、両端の役割が決まっている点がポイントです。購入ページの商品名にある「SMA オスプラグ」「TNC オス」は、ケーブルのそれぞれの端に付くコネクタの種類を示していますが、写真だけだと左右の向きが分かりづらいことがあります。実際には、機器の配置に合わせて“どちら側にSMAが来るのか”が重要です。
たとえば、機器本体が壁際にあってアンテナを外へ逃がしたい場合、ケーブルの曲がり方向によってはコネクタに無理なテンションがかかります。RG58は比較的扱いやすいですが、急角度で折り曲げると内部の特性インピーダンスが乱れ、長期的には損失や接触不良の原因になります。したがって、接続方向は「挿さるか」だけでなく、「自然に配線できるか」まで確認するのが大切です。
6FT（2M）の長さは便利だが、長すぎ・短すぎの両方に注意
6FT（約2m）は、机上機器や車載、簡易アンテナ延長では使いやすい長さです。ただし、RFケーブルは電源延長のように「長ければ安心」とは限りません。2mあれば取り回しの自由度は高まりますが、必要以上に長いと損失が増えるため、受信感度や送信効率に影響することがあります。RG58は50オームの定番ケーブルですが、同軸ケーブルは長くなるほど減衰が積み上がるため、短い配線で済むならその方が有利です。逆に短すぎると、機器やアンテナの位置を無理に寄せることになり、コネクタに負担がかかります。
このため、2mは「ちょうどよさそう」に見えても、実際には配線ルートまで含めて計測したうえで選ぶのが理想です。特に車内やラック背面では、直線距離では足りなくても、ケーブルの曲げや逃がし分を加えると2mで足りるケースがあります。購入前にメジャーで実測しておくと失敗しにくいです。
メリットとデメリットを正直に整理すると失敗しにくい
メリットは、SMAとTNCをつなぐ用途に特化しており、RG58の50オーム構成で比較的汎用性が高いことです。必要な規格が一致していれば、延長や機器配置の自由度を上げやすく、RF機器の配線整理にも役立ちます。
デメリットは、規格確認を怠ると使えない点、そして2mという長さが用途によっては「長すぎる」と感じる可能性がある点です。さらに、商品説明だけでは端子のオス・メスの認識違いが起こりやすく、届いてから気づくケースもあります。
つまり、この商品は「誰にでも万能」ではありません。端子規格が明確で、必要長さを把握している人向けです。迷う場合は、機器の型番、端子写真、マニュアルのコネクタ表記を確認したうえで選ぶのが最も確実です。なお、コネクタ規格の基本はメーカーの製品資料や同軸コネクタの規格解説を参照すると判断しやすく、購入前のチェック精度が上がります。
どんな機器に向いている？おすすめの使い方と選び方
結論から言うと、このSMA-TNCケーブルは「SMA端子の機器とTNC端子の機器を、50Ω系でつなぎたい人」には買いです。逆に、アンテナ規格が不明なまま“とりあえず延長したい”人や、100Ω系・特殊インピーダンスの機器に使う人にはおすすめしません。 RF同軸ケーブルは見た目が似ていても、端子形状・インピーダンス・用途が合わないと性能を落としやすいからです。特に本製品はRG58系の50オーム、長さ6ft（2m）という扱いやすい定番スペックなので、短距離の延長や機器間接続で真価を発揮します。参考までに、SMA/TNCの規格差やインピーダンスの考え方は、メーカー資料やコネクタ解説で確認しておくと安心です。たとえばAmphenolや各コネクタメーカーの技術資料、RF基本知識はAmphenol RFの資料が分かりやすいです。
向いている機器の具体例
このケーブルが向いているのは、SMA端子を持つ無線機、SDRレシーバー、測定機器、Wi-Fi/LoRa/GPS系のアンテナ接続、TNC端子を採用した業務用・車載系の無線機器などです。SMAは小型機器に多く、TNCは同じ50Ω系でもロック感があり、振動や抜けに配慮した設計で採用されることがあります。つまり、「小型機器側がSMA、外部機器側がTNC」という場面での変換・延長に相性が良いということです。なお、端子のオス/メスは写真だけで判断しにくいので、購入前に“機器側のネジ山の有無”と“中心ピンの形状”まで確認するのが失敗しないコツです。
おすすめの使い方と選び方
おすすめは、機器本体から少し離してアンテナを配置したいとき、あるいは設置位置の自由度を上げたいときです。2mという長さは、机上運用やラック内配線、車内の取り回しにちょうどよく、長すぎて余らせにくいのが利点です。選ぶ際は、まず50オームであること、次に必要な端子がSMAオス×TNCオスで合っているか、最後に周波数帯に対して損失が許容範囲かを見ます。RG58は昔から流通量が多く、取り回ししやすい反面、低損失ケーブルと比べると長距離では減衰が増えやすい点は理解しておきたいところです。短い延長なら十分でも、数十メートル単位の配線には向きません。
メリットとデメリットを整理すると
メリットは、SMAとTNCをつなげる汎用性、2mの扱いやすさ、50Ω系として使いやすいことです。無線機器のレイアウト変更やアンテナ位置調整に使いやすく、まず1本あると対応範囲が広がります。
デメリットは、RG58系ゆえに“超低損失”を期待する用途には物足りないこと、またコネクタの相性がシビアな機器では接続感に注意が必要なことです。さらに、同じSMAでもRP-SMAなど別規格が混ざると物理的に合わない場合があります。ここを見落とすと、ねじ込めても電気的には適切でないことがあるので要注意です。こうした点を踏まえると、このケーブルは「正しい規格を把握している人ほど便利に使える」製品だといえます。詳細をチェックする前に、手元の機器の端子表記を一度見直しておくと失敗しにくいでしょう。
買う前に確認したいポイント
- 機器側の端子がSMAかTNCか、オス/メスの区別が合っているか
- インピーダンスが50Ω系かどうか
- 必要な長さが2mで足りるか、余りすぎないか
- 高周波での損失が問題にならない用途か
この4点を押さえれば、SMA TNC ケーブル RG58の魅力をかなり安全に引き出せます。規格が合えば便利、違えば性能を落とす——RFケーブルはその差がはっきり出るので、ここは慎重に選ぶのが正解です。
よくある質問：SMAオス・TNCオスの違いと接続トラブル対策
SMAオスとTNCオスは何が違う？
SMAオスとTNCオスは、どちらも50オーム系の同軸コネクタとして使われることが多いですが、見た目が似ていても互換性はありません。結論から言うと、外形だけで選ぶと失敗しやすく、接続先の規格を確認してから買うのが必須です。SMAはねじ山が細かく、比較的コンパクトなのが特徴で、計測機器やWi-Fi機器、無線モジュールなどでよく見かけます。一方、TNCはSMAよりひと回り大きく、ねじ込み式で固定力が高いため、振動がある環境や屋外機器で採用されやすい規格です。つまり、SMAは「小型・高密度実装向き」、TNCは「保持力重視」と覚えると判断しやすくなります。
この商品は「SMAオスプラグ－TNCオス」の延長ケーブルなので、SMA側とTNC側の端子性別を取り違えると、物理的に合わない、または無理に回して破損する原因になります。特に同じオス表記でも、中心コンタクトの形状やナット部分の規格が違うため、見た目が似ていても代用はできません。購入前に、機器側の端子がSMAメスなのかTNCメスなのかを確認するのが最優先です。迷う場合は、機器型番で仕様書を確認するのがもっとも確実です。商品詳細をチェックする
接続トラブルで多い原因と対策
SMA・TNCケーブルで起こりやすいトラブルは、単なる接触不良だけではありません。まず多いのが規格違いの見落としです。SMAとRP-SMA（逆極性SMA）を混同すると、ねじは合っても中心ピンの有無が逆で、信号が通りません。また、SMAとTNCは「ねじ込み式だから似ている」と思われがちですが、ピッチや外径が異なるため、途中まで入っても最後まで締まりません。無理に押し込むとコネクタ破損につながるので注意が必要です。
次に確認したいのが、ケーブルのインピーダンスです。RF用途では50オームが基本ですが、機器側が50オーム前提でない場合、反射損失が増えて通信品質に影響することがあります。さらに、RG58は扱いやすい反面、超低損失ケーブルではないため、長距離配線や高周波帯では減衰が気になるケースもあります。6FT（約2m）は短すぎず長すぎず、取り回しの良い長さですが、用途によっては「十分な長さ」より「損失の少なさ」を優先すべき場面もあります。
失敗しないためのチェックポイント
- 機器側の端子がSMAメスかTNCメスかを型番で確認する
- RP-SMAではないか、中心端子の形状を目視する
- 50オーム対応かを仕様書で確認する
- 屋外・振動環境ではTNCの固定力を優先する
- 高周波で長距離なら、ケーブル損失も考える
結論として、SMAオス・TNCオスの違いで失敗する人の多くは、「ねじが似ているから大丈夫」と思い込むことが原因です。正しく選べば便利な延長ケーブルですが、規格が合わないと接続できないどころか、端子を痛めることもあります。逆に、機器の端子規格さえ合っていれば、SMA-TNC変換を兼ねた延長としてかなり実用的です。購入前の確認を面倒に感じるかもしれませんが、ここを丁寧に見るだけで失敗率は大きく下がります。必要な規格が合っているか不安な場合は、販売ページの仕様と機器マニュアルを照らし合わせてから選ぶのが安全です。
デメリットも正直に言うと
この手のSMA TNCケーブルのデメリットは、まず用途がやや限定されることです。SMA側とTNC側の両方に対応する場面でなければ、出番がありません。また、RG58は万能ではあるものの、長い配線や高い周波数帯では、より低損失なケーブルに見劣りする場合があります。さらに、コネクタ形状を間違えるとまったく使えないため、初心者には少しハードルが高いのも事実です。とはいえ、規格確認をきちんと行える人にとっては、必要十分な実用性を持つケーブルです。選び方を間違えなければ、接続の自由度を広げる便利な一本として活躍します。
最終更新日: 2026年6月18日
